Расходомер ВоСток-К

Принцип работы расходомера основан на бесконтактном измерении уровня жидкости или сыпучих веществ. Измеренное значение уровня жидкости пересчитывается в соответствующее значение расхода по заданной зависимости «уровень-расход» для данного трубопровода (типа канала) с последующим вычислением объемного расхода и объема протекающей жидкости в трубопроводе (канале).

По измеренному значению уровня сыпучих веществ рассчитывается величина объема на основании геометрических данных резервуаров, хранилищ и других емкостей произвольной формы.

Расходомер состоит из следующих основных частей:

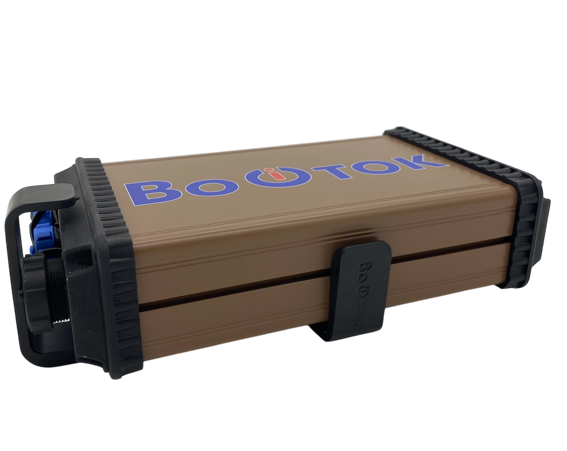

• преобразователь передающий измерительный (ППИ): осуществляет прием, обработку и дистанционную передачу данных, полученных от датчика уровня ДУ-3, на удаленный сервер, посредством GSM связи;

• датчик уровня ДУ-3 (датчик ДУ-3): осуществляет бесконтактное измерение уровня;

• внешняя антенна: используется для обеспечения устойчивой связи с расходомером.

Расходомер поставляется в двух вариантах: с предустановленной SIM-картой и без нее.

Преобразователь передающий измерительный имеет два дискретных входа.

Преимущества

• использует метод измерения расхода - "уровень-расход";
• применяется в безнапорных водоводах и открытых каналах;
• передача данных - посредством GSM связи;
• встроенный акуумулятор - возможность длительной работы в автономном режиме (до 8 лет);
• все датчики и само устройство имеют степень защиты корпуса IP68 (водонепроницаемые);
• простота в установке, обслуживании и эксплуатации - низкие эксплуатационные затраты;
• наличие места для пломбировки прибора.

Области применения расходомера ВоСток-К

Универсальный отечественный расходомер ВоСток-К для учета сточных и ливневых вод с передачей данных и включает в себя современные технологии, эргономичный дизайн и применяется для решения задач:

• по коммерческому учету сточных и ливневых вод в частично заполненных самотечных трубах диаметром от 100 мм и каналах безнапорной сети хозбытовой, промышленной и ливневой канализации;
• по технологическому учету промышленных стоков;
• по экологическому учету поверхностных ливневых (дождевых), дренажных и талых стоков;
• измерения расхода воды в реках и каналах ирригационных систем;
• определения уровня и объема сыпучих веществ в резервуарах, хранилищах и других емкостях произвольной формы.

Расходомер «ВоСток» является революционным решением для учета и контроля расхода жидкости на следующих объектах:

• промышленные предприятия различных отраслей промышленности;
• предприятия электрогенерации;
• ресурсоснабжающие организации, в т.ч. объекты водоканалов;
• сельскохозяйственные предприятия;
• управляющие компании;
• канализационные сети;
• насосные станции и очистные сооружения;
• объекты водозабора и водосброса:
• зернохранилища и другие резервуары по хранению сыпучих веществ.

При монтаже датчиков уровня ДУ-3 предусмотрено пломбирование для предотвращения от несанкционированного изменения положения датчиков. Пломбирование осуществляется с помощью пломбировочной проволоки, проведенной через специальные отверстия на корпусе датчика ДУ-3 и монтажного кронштейна, и пломбы контролирующей организации.

Предусмотрено пломбирование ППИ для предотвращения несанкционированного доступа к его внутренним частям. Пломбирование осуществляется с помощью пломбировочной проволоки, проведенной через специальные отверстия монтажного кронштейна, и пломбы контролирующей организации.

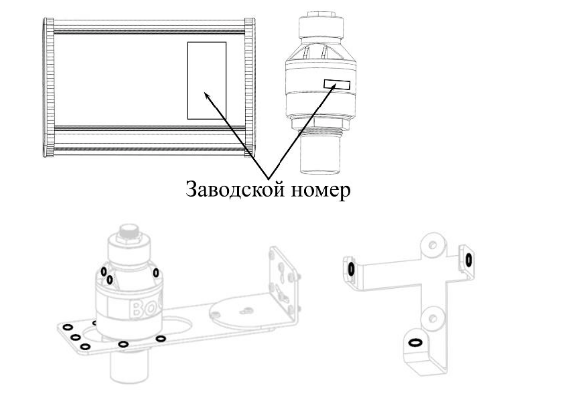

Расположение заводского номера на этикетке и специальные отверстия для пломбирования показаны ниже.

Нанесение знака поверки на средство измерений не предусмотрено.

Технические характеристики

Основные технические характеристики

Программное обеспечение

Программное обеспечение расходомеров (ПО) состоит из двух частей: встроенного и внешнего.

Встроенное ПО предназначено для сбора, обработки, преобразования и передачи во внешнее ПО результатов измерений и диагностической информации. Встроенное ПО разработанное предприятием-изготовителем, устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации не может быть изменено, т.к. пользователь не имеет к нему доступа.

Внешнее ПО «ВоСток 2.0» и «ВоСток mobile» предназначено для дистанционного конфигурирования расходомеров, считывания, хранения и отображения результатов измерений полученных через сеть GSM. Защита программного обеспечения от несанкционированного доступа осуществляется с помощью пароля.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений, согласно Р 50.2.077-2014, средний.

Комплектность расходомера ВоСток-К
