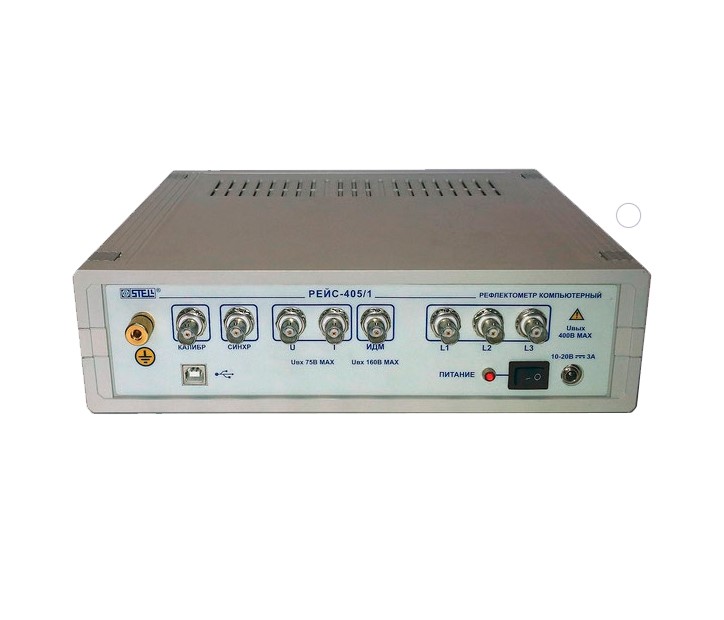

РЕЙС-405/1 — рефлектометр компьютерный

РЕЙС-405/1 — рефлектометр компьютерный
Артикул: 312074
Модель: РЕЙС-405/1
Бренд: НПП “СТЭЛЛ”
Цена:
388 380 Р
Доступен для заказа
Добавить к сравнению

РЕЙС-405/1 представляет собой мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях.

Высокоэффективен при использовании в составе электротехнической лаборатории.

Преимущества рефлектометра компьютерного РЕЙС-405/1:

  • Четыре метода измерения;
  • Мощный зондирующий сигнал;
  • Увеличенный диапазон измерения;
  • Простой, интуитивно-понятный интерфейс;
  • Прямое управление параметрами.

Назначение рефлектометра компьютерного РЕЙС-405/1:

РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:

  • Рефлектометр для металлических кабельных и воздушных линий;
  • Измеритель сопротивления изоляции;
  • Измеритель по импульсно-дуговому методу;
  • Измеритель по методу колебательного разряда.

Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора.

Рефлектометр РЕЙС-405, который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.

РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.

РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.

В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.

Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.

Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10.

Минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).

Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.

РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

Особенности применения рефлектометра компьютерного РЕЙС-405/1:

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.

Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

Примеры интерфейса программы:

Параметр Значение
Режим "Метод рефлектометра"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) Минимальный диапазон - 250 м
Максимальный диапазон - 250000 м
Коэффициент укорочения: Установка или измерение в пределах 1,00. .7.00
Встроенная таблица
Зондирующие сигналы Амплитуда 25 В...120 В
Длительность от 100 нс до 300 мкс
Выходное сопротивление 10... 1000 Ом. программно-регулируемое, с отображением величины на экране
Инструментальная погрешность измерения расстояния не более 0,1 %
Система отсчета расстояния при помощи вертикальных курсоров
Режимы измерения Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3;
Сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3);
Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3);
Разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память).
Растяжка Возможность растяжки выбранного участка рефлектограммы
Память Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
Отстройка от аддитивных помех и шумов Усреднение посредством цифрового накопления, фильтрация сигналов
Отстройка от синхронных помех При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля).
При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).
Эквивалентная (эффективная) частота дискретизации 32 ГГц
Режим "Метод колебательного разряда"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5) Минимальный диапазон - 250 м
Максимальный диапазон - 250000 м
Максимальная амплитуда входных сигналов 50 В
Входное сопротивление по волновому входу 300 Ом
Инструментальная погрешность измерения расстояния не более 0.1 %
Усиление от-18 до +74 дБ
Режимы работы Просмотр линии
Ожидание разряда
Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации 200 МГц
Подключение к линии (при методе колебательного разряда) Через присоединительное устройство по напряжению или по току
Режим "Импульсно-дуговой метод"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5 Минимальный диапазон - 250 м
Максимальный диапазон - 250000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 ... 120 В (без присоединительного устройства напряжения)
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от-18 до +74 дБ
Режимы работы Просмотр линии
Ожидание разряда
Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации 200 МГц
Режим "Метод измерения сопротивления изоляции"
Минимальное измеряемое сопротивление не более 1 кОм
Максимальное измеряемое сопротивление не менее 1 ГОм
Измерительное напряжение 400 В
Инструментальная погрешность измерения не более 5%
Режимы измерения L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня
Общие характеристики
Связь с компьютером USB 2.0 Hi-speed
Питание Сеть переменного тока 100.240 В. 50. . 60 Гц
Сеть постоянного тока 10. . .20 В
Условия эксплуатации +5...+40°С
Габаритные размеры (ШхВхГ) 270 х 300 х 77 мм
Масса Не более 3,5 кг
Наименование Количество
1 Рефлектометр компьютерный РЕЙС-405/1 1
2 Кабель присоединительный, 2 метра 3
3 Кабель присоединительный, 3 метра 3
4 Тройник (для поверки) 1
5 Нагрузка (для поверки) 1
6 Сетевой адаптер 1
7 Руководство по эксплуатации 1
8 Формуляр 1
