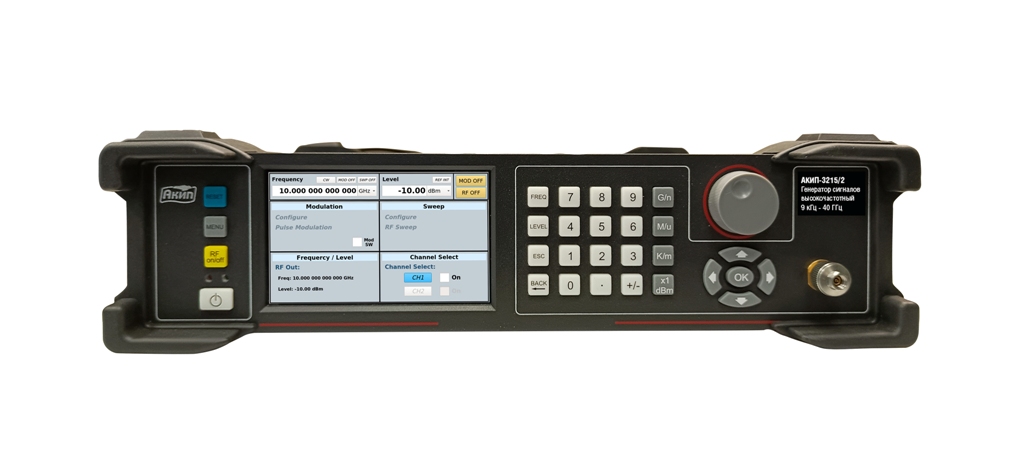

АКИП-3215/2 Генератор сигналов
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов АКИП-3215/2 генератор сигналов
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов АКИП-3215/2 генератор сигналов
Особенности генератора сигналов АКИП-3215/2:
- диапазон частот ВЧ: 9 кГц … 40 ГГц;
- разрешение по частоте 0,001 Гц;
- режимы работы: непрерывное гармоническое колебание (CW), свипирование по частоте (SWEEP);
- погрешности установки частоты: ±1×10-7;
- выходной уровень: -120 дБм … +17 дБм;
- разрешение по амплитуде: 0,1 дБ;
- фазовый шум:
- < -131 дБн/Гц (несущая 1 ГГц, отстройка 10 кГц);
- < -112 дБн/Гц (несущая 10 ГГц, отстройка 10 кГц);
- внутренняя/ внешняя модуляция: ИМ;
- сенсорный ЖК-дисплей с диагональю 12,7 см;
- интерфейсы: LAN, USB;
- дистанционное управление: команды SCPI на базе USB-TMC.
Технические характеристики генератора сигналов АКИП-3215/2:
| Параметр | Значение | |||||
| Выходная частота | ||||||
| Диапазон | 9 кГц … 20 ГГц – АКИП-3215/1 9 кГц … 40 ГГц – АКИП-3215/2 |
|||||
| Дискретность установки | 0,001 Гц | |||||
| Пределы допускаемой относительной погрешности установки частоты | ±1×10-7 Есть вход сигнала внешней опорной частоты 10 МГц | |||||
| Время установления параметров | 10 мс режим импульсной модуляции: 50 нс (≥100 МГц) 120 нс (< 100 МГц) |
|||||
| ВЧ выход | 2,92 – тип, 50 Ом | |||||
| Выходной уровень | ||||||
| Диапазон установки уровня выходного сигнала, 50 Ом | -120 … +17 дБм – в полном диапазоне частот генератора | |||||
| Дискретность установки | 0,1 дБ | |||||
| Абсолютная погрешность установки уровня выходного сигнала 9 кГц < f ≤ 1 ГГц 1 ГГц < f ≤ 10 ГГц 10 ГГц < f ≤ 20 ГГц 20 ГГц < f ≤ 30 ГГц 30 ГГц < f ≤ 40 ГГц |
-120 дБм…≤-70 дБм | -70 дБм…≤-20 дБм | -20 дБм…≤0 дБм | 0 дБм …+17 дБм | ||
| ≤ ±2 дБ ≤ ±2 дБ ≤ ±3 дБ ≤ ±3 дБ ≤ ±3 дБ |
≤ ±2 дБ ≤ ±2 дБ ≤ ±2 дБ ≤ ±2 дБ ≤ ±2 дБ |
≤ ±1 дБ ≤ ±1 дБ ≤ ±1 дБ ≤ ±1 дБ ≤ ±1 дБ |
≤ ±0,5 дБ ≤ ±0,5 дБ ≤ ±1 дБ ≤ ±1 дБ ≤ ±1 дБ |
|||
| Время установления параметров | < 10 мс | |||||
| Спектральная плотность мощности фазовых шумов f = 1 ГГц f = 10 ГГц f = 20 ГГц f = 30 ГГц |
100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | |
| Уровень гармонических искажений | ||||||
| Уровень субгармонических искажений | ||||||
| Уровень подавления гармонических искажений (при отстройке 5 кГц) | ||||||
| Импульсная модуляция (опция) | ||||||
| Режимы модуляции | Внутренняя, внешняя | |||||
| Минимальный период следования импульсов | 110 нс | |||||
| Минимальная длительность импульса | 100 нс | |||||
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами | > 65 дБн | |||||
| Вход внешнего сигнала модуляции | LVTTL (+3,3 В) | |||||
| Генератор импульсов | ||||||
| Диапазон установки частоты импульсов | 0,1 Гц … 10 МГц | |||||
| Диапазон установки периода импульсов | 110 нс … 100 с дискретность установки: 100 нс |
|||||
| Диапазон установки длительности импульсов | 100 нс … 99,999999 с дискретность установки: 100 нс |
|||||
| Минимальная длительность фронта/ среза импульса | 25 нс | |||||
| Диапазон установки задержки внешнего запуска | 20 нс … 100 с | |||||
| Свипирование по частоте (ГКЧ) | ||||||
| Режим свипирования | Шаговый | |||||
| Диапазон частот | Работа в полном диапазоне частот генератора | |||||
| Длительность точки | 10 мс … 100 с (разрешение 1 мкс) | |||||
| Скорость перестройки | 300 мкс | |||||
| Источник синхронизации | Внутренний | |||||
| Входы / выходы | ||||||
| Передняя панель | ||||||
| ВЧ выход | 2,92 мм (папа), 50 Ом | |||||
| Задняя панель | ||||||
| Вход внешнего запуска | BNC тип (мама) | |||||
| Импульс вход/выход | BNC тип (мама), вход: LVTTL (+3,3 В) | |||||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, 5 … 10 дБм 100 МГц, BNC тип (мама), 50 Ом, 5 … 10 дБм |
|||||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, 3 … 10 дБм, прямоугольная или синусоидальная форма сигнала | |||||
| Общие характеристики | ||||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см | |||||
| Напряжение питания | 100 … 240 В (автовыбор) | |||||
| Рабочая температура | 0 … 50°С | |||||
| Интерфейсы | LAN, USB | |||||
| Габаритные размеры (ШхВхГ) | 360 × 89 × 360 мм | |||||
| Масса | Не более 10 кг | |||||
омплект поставки АКИП-3215/2
| № | Наименование | Количество |
| 1 | Генератор сигналов АКИП-3215/2 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Комплект техничесой документации | 1 |
| 4 | Руководство по эксплуатации | 1 |
